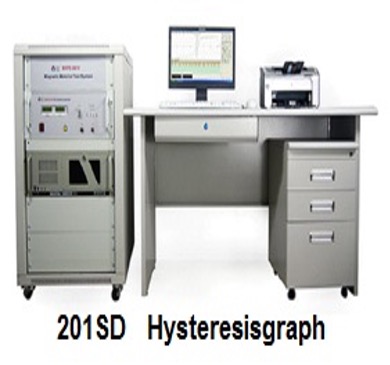

MATS-201SD Мягкомагнитный измерительный прибор

Мягкомагнитная измерительная система ПТ автоматически измеряет кривую намагничивания, петлю гистерезиса и статические магнитные параметры мягкомагнитных материалов.

Мягкомагнитная измерительная система постоянного тока способна автоматически измерять основную MATS-201SD кривую намагничивания и петлю гистерезиса мягкомагнитных материалов в статических условиях (при питании постоянным током). Она с высокой точностью определяет различные статические магнитные параметры, включая начальную магнитную проницаемость μᵢ, максимальную магнитную проницаемость μₘ, насыщение магнитной индукции Bₛ, остаточную магнитную индукцию Bᵣ, коэрцитивную силу Hc и потери на гистерезис Pᵤ.

Запросить коммерческое предложение

Информация о продукте

Мягкомагнитная измерительная система постоянного тока MATS-201SD способна автоматически измерять основную кривую намагничивания и петлю гистерезиса мягкомагнитных материалов в статических условиях (при питании постоянным током). Она с высокой точностью определяет различные статические магнитные параметры, включая начальную магнитную проницаемость μᵢ, максимальную магнитную проницаемость μₘ, насыщение магнитной индукции Bₛ, остаточную магнитную индукцию Bᵣ, коэрцитивную силу Hc и потери на гистерезис Pᵤ.

Прибор MATS-201SD работает по принципу классического импульсного метода. В нем используется технология компьютерного управления с интеграцией аналого-цифровых (АЦП) и цифро-аналоговых (ЦАП) преобразователей, а традиционный импульсный трансформатор тока заменен электронным интегратором. Это позволяет проводить измерения по имитационному импульсному методу под управлением микрокомпьютера. Ключевое преимущество данной конструкции заключается в том, что она не только полностью исключает неинстантные погрешности, вносимые традиционными импульсными трансформаторами тока, но и обладает высокой точностью измерений, высоким быстродействием и отличной воспроизводимостью результатов, исключая влияние различных человеческих факторов и создавая надёжную основу для исследования механизма процессов намагничивания материалов.

Ключевые особенности

Автоматическая программная коррекция дрейфа нулевой точки интегратора; используется аналоговый импульсный метод для высокоточного измерения основной кривой намагничивания и петли гистерезиса; прибор имеет встроенную функцию размагничивания.

Элементы тестирования

Методы магнитных измерений мягкомагнитных материалов

1. Образцы с замкнутым магнитным контуром

Образец, первичная обмотка намагничивания (N1) и измерительная обмотка (N2) собираются в конструкцию трансформатора с разомкнутым магнитопроводом. Данная установка позволяет проводить измерения образцов с замкнутым магнитным контуром, включая кольцевые, прямоугольные, СД-образные, ЕЕ-образные, УУ-образные, ПК-образные и другие.

Идеализация кольцевого образца

Коэффициент размагничивания кольцевого образца равен нулю. Линии магнитного поля полностью сосредоточены внутри магнитного кольца, что означает равенство внешнего и внутреннего полей, благодаря чему данная геометрия является идеальной для измерения магнитных свойств мягкомагнитных материалов.

Материал	Измеряемые параметры	Применимые стандарты
Чистое железо, прецизионные сплавы, аморфные/нанокристаллические материалы, кремнистая сталь, мягкомагнитные ферриты, металлопорошковые сердечники...	μᵢ, μₘ, Bₛ, Bᵣ, Hc, Pᵤ, основная кривая намагничивания и петля гистерезиса	GB/T 13012-2008, IEC 60404-4
Магнитный сплав	Pᵤ, Kᵤ, Hᵤ, Bᵤ...	GB/T 14988-2008

2. Образцы с разомкнутым магнитным контуром

Примечание: для данной установки необходимо выбрать вспомогательные принадлежности, такие как соленоиды, гауссметры или рамка Эпштейна.

2.1. Соленоид

Соленоид представляет собой провод, намотанный на цилиндрический изоляционный сердечник, и способен создавать сильное однородное магнитное поле в осевом направлении. Испытуемый образец намагничивается в этом однородном однонаправленном поле.

Примечание: при намагничивании образцов с разомкнутым магнитным контуром необходимо преодолевать размагничивающее поле Hₙ. Коэффициент размагничивания N зависит от формы и геометрии образца и не является постоянной величиной.

Область применения

Соленоиды позволяют измерять образцы в виде стержней, прутков и листов. К образцу предъявляется требование по соотношению сторон (длина к диаметру) не менее 20:1.

Материал	Измеряемые параметры	Применимые стандарты
Слабомагнитные материалы	Относительная магнитная проницаемость μᵣ (1–4)	GJB 937-90
Сплавы температурной компенсации	Магнитная индукция B и скорость падения B в магнитном поле 8 кА/м	JBT 9501-2002
Аморфные/нанокристаллические материалы, чистое железо и др.	Bₛ, Hc	Специальный стандарт отсутствует

2.2. Гауссметр типа А

Гауссметр представляет собой намагничивающее устройство, предназначенное для измерения магнитных свойств мягкомагнитных образцов с разомкнутым магнитным контуром, таких как электротехническое чистое железо, железо-кобальтовые сплавы и магнитная нержавеющая сталь. Он состоит из магнитопровода, возбуждающей обмотки и полюсных наконечников. При проведении измерений испытуемый образец помещается внутрь гауссметра и образует замкнутый магнитный контур с магнитопроводом.

Измеряемый параметр / Характеристика	Технический показатель	Применимый стандарт
Насыщение магнитной индукции Bₛ	Не нормируется	GB/T 13012-2008
Типы образцов	Стержни, прутки, листы	—
Максимальное магнитное поле	120 кА/м	—
Технические требования к образцам	Длина > 250 мм	—

2.3. Рамка Эпштейна (сердечник)

Рамка Эпштейна представляет собой намагничивающее устройство, предназначенное для измерения магнитных свойств полосы электротехнической стали. Она состоит из четырех обмоток и компенсационной обмотки воздушного потока. Каждая из четырех обмоток включает как первичную обмотку намагничивания, так и вторичную индукционную обмотку. При проведении испытаний первичная обмотка, вторичная обмотка и полоса электротехнической стали, выполняющая роль сердечника, собираются в конструкцию трансформатора с разомкнутым магнитопроводом.

Измеряемый параметр / Характеристика	Технический показатель	Применимый стандарт
μᵢ, μₘ, Bₛ, Bᵣ, Hc, Pᵤ, основная кривая намагничивания и петля гистерезиса	Эквивалентный магнитный контур	GB 3655-2008 и IEC 60404-2
Габариты образцов	Ширина: 30 ± 0,2 мм, длина: 280–320 мм ± 0,5 мм	—
Масса образцов	240 г – 1000 г	—

Примечание к терминологии

Все технические термины полностью соответствуют действующим ГОСТ РФ по электротехнике, магнитным материалам и измерительной технике, а также унифицированы с переводом ранее предоставленной документации на оборудование MATS-201SD. Стандартные обозначения магнитных параметров сохранены в общепринятом международном формате с корректными нижними индексами.

Технические данные

Результаты измерений стандартного кольцевого образца (феррит)

Параметр	Bₛ (%)	Bᵣ (%)	Hc (%)	Pᵤ (%)	μₘ (%)	μᵢ (%)
Неопределённость (k=2)	1	1	1,5	1	2	5
Воспроизводимость	± 0,5	± 0,5	± 0,5	± 0,5	± 1	± 3

Результаты измерений стандартного кольцевого образца (феррит)

Параметр	Bₛ (%)	Bᵣ (%)	Hc (%)	Pᵤ (%)	μₘ (%)	μᵢ (%)
Неопределённость (k=2)	1	1	1,5	1	2	5
Воспроизводимость	± 0,5	± 0,5	± 0,5	± 0,5	± 1	± 3

Технические параметры оборудования

1. Гистерезисографы

Параметр	201SD/K50 Гистерезисограф	201SD/K75 Гистерезисограф
Выходное напряжение	0～±50 В	0～±35 В
Выходной ток	1 мА～10 А, 13 автоматических диапазонов	1 мА～20 А, 13 автоматических диапазонов
Точность установки тока	< 0,1% × диапазон тока	< 0,1% × диапазон тока
Стабильность тока	не хуже 0,05%	не хуже 0,05%
Диапазон магнитного потока	0,25; 0,5; 1; 2; 5; 10; 20 мВб	0,25; 0,5; 1; 2; 5; 10; 20 мВб
Чувствительность флюксметра	0,05 мкВб (балистический режим)0,1 мкВб (режим развертки)	0,05 мкВб (балистический режим)0,1 мкВб (режим развертки)

Параметр	201SD/K50 Гистерезисограф	201SD/K75 Гистерезисограф
Выходное напряжение	0～±50 В	0～±35 В
Выходной ток	1 мА～10 А, 13 автоматических диапазонов	1 мА～20 А, 13 автоматических диапазонов
Точность установки тока	< 0,1% × диапазон тока	< 0,1% × диапазон тока
Стабильность тока	не хуже 0,05%	не хуже 0,05%
Диапазон магнитного потока	0,25; 0,5; 1; 2; 5; 10; 20 мВб	0,25; 0,5; 1; 2; 5; 10; 20 мВб
Чувствительность флюксметра	0,05 мкВб (балистический режим)0,1 мкВб (режим развертки)	0,05 мкВб (балистический режим)0,1 мкВб (режим развертки)

2. АЦП-карта PC6616

АЦП-преобразование: 16 бит, 8 каналов дифференциального входа

Период преобразования: < 10 мкс

Точность преобразования: 0,02% (по полному диапазону)

ЦАП-преобразование: 16 бит, 2 канала выхода

Точность преобразования: 0,1% (по полному диапазону)

3. Промышленный ПК ADVANTECH IPC-510

Материнская плата: G41, 5 слотов PCI, 2×RS-232

Процессор: E5300, двухъядерный, 2,6 ГГц

Оперативная память: DDR3 1333, 2 ГБ

Жёсткий диск: Seagate 500 ГБ, SATA, 16 МБ

Операционная система: Windows XP или Windows 7

4. Лазерный принтер

Тип: Лазерный принтер

Максимальный размер печати: A4

Скорость печати: до 18 страниц в минуту

Максимальное разрешение: 1200×1200 dpi

Расходные материалы: картридж с порошком в сборе

Ёмкость лотка для бумаги: 150 листов обычной бумаги

Комплект поставки

№ п/п	Наименование продукта	Модель	Кол-во	Ед. изм.	Примечания
1	Гистерезисограф	201SD	1	комплект	—
2	Карта сбора данных	PC6616 (устанавливается в компьютер)	1	шт.	Устанавливается в компьютер
3	Измерительное программное обеспечение	SMTest (устанавливается в компьютер)	1	комплект	—
4	Промышленный компьютер	Advantech IPC	1	комплект	С 18,5-дюймовым монитором
5	Принтер	Лазерный принтер HP1108	1	комплект	Новый, без тонера
6	Стандартный образец	Кольцевой	1	шт.	—
7	Шкаф для оборудования	—	1	комплект	—

ПРЕДУПРЕЖДЕНИЕ

Продукция нашей компании находится в процессе постоянного обновления. Изменения в технические характеристики и комплект поставки могут вноситься без предварительного уведомления.

Примечание к терминологии

Все технические термины полностью унифицированы с переводом ранее предоставленной документации на мягкомагнитные измерительные системы, соответствуют действующим ГОСТ РФ по электротехнике и измерительной технике, а также общепринятым нормам российской промышленной документации.

Программное обеспечение SMTest

Принадлежности и испытательное оборудование

Принадлежности

Модель	Длина	Максимальное магнитное поле	Типы образцов	Размеры образцов	Измеряемые параметры
Стандартный соленоид	50 см	30 кА/м	Полосы, прутки, листы	Соотношение длины к диаметру L/D > 20:1	Относительная магнитная проницаемость μᵣ слабомагнитных материалов
Пермеаметр класса А	Изготавливается индивидуально по требованиям заказчика	120 кА/м	Полосы, прутки, листы	Длина > 250 мм	Насыщение магнитной индукции Bₛ
Индивидуально изготовленный пермеаметр	Изготавливается индивидуально по требованиям заказчика	30 кА/м	Полосы, прутки, листы	Диаметр 4 мм, длина 50 мм	Насыщение магнитной индукции Bₛ

2. Условия эксплуатации испытательного оборудования

Параметр	Нормативное значение
Температура окружающей среды	23 °С ± 5 °С
Относительная влажность воздуха	< 65 %
